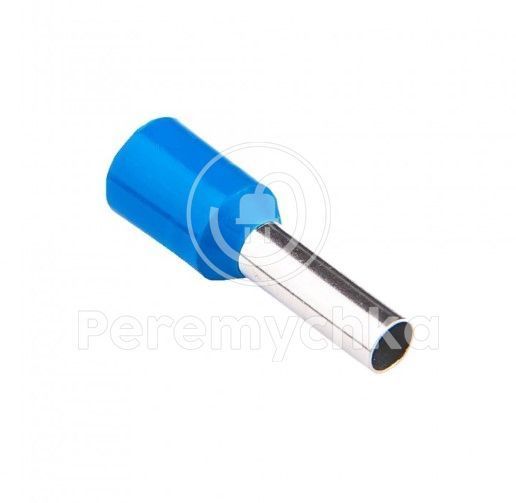

Наконечник трубчастий (втулковий) призначений для окінцювання багатожильних мідних проводів.

Втулковий наконечник створює на кінці кабелю монолітний штир і виконує роль покриття. Сама втулка виготовляється з міді з електролітичним лудінням і пластикової трубки, що виконує роль ізолятора.

• Мідні гільзи наконечників мають високу пластичність, зпресовуються з мідними жилами максимально ефективно, і процес їх обпресування менш енергоємний.
• Металева втулка має покриття (зовні і всередині) для захисту від процесів окислення наконечника і жил проводу після обпресовування.
• У місці стикування з ізолюючою манжетою втулка розвальцьована, що полегшує процес введення в неї багатодротяних мідних жил.
• Введення проводу в наконечник також спрощується конусною конструкцією ізолюючої манжети.

Температура експлуатації: від -40 до + 80 С°.

Напруга номінальна: 400В.

Опресовування ізольованих втулкових наконечників проводиться спеціалізованим обтискним інструментом. Перед опресовуванням з кінця кабелю потрібно зняти ізоляцію на всю довжину мідної втулки із запасом у 2 - 3 мм, і завести кабель з боку ізолятора. Обжимається інструментом тільки мідна втулка наконечника.

Наконечники є важливим елементом у системах електропостачання та забезпечують надійне з’єднання кабелів з обладнанням. Вони гарантують безпечне та ефективне електричне з’єднання, мінімізуючи ризики поганого контакту та опору в місцях з’єднань.

Мідні наконечники - найпоширеніший тип, що використовується через високу електропровідність міді. Луджене покриття (покриття з олова) захищає мідь від окислення та корозії, подовжуючи строк служби.

Ізоляція - ПВХ.

Як правильно обирати кабельні наконечники:

• Сумісність з матеріалом кабелю: обирайте наконечники відповідно до матеріалу проводу.
• Розмір: переконайтеся, що розмір наконечника відповідає розміру кабелю.
• Умови експлуатації: враховуйте умови, в яких будуть використовуватися кабелі та наконечники (вологість, температурні перепади).
• Тип з’єднання: обирайте тип наконечника згідно з необхідністю з’єднання (наприклад, під болтове з’єднання).

Монтаж: для забезпечення якісного опресовування рекомендується використовувати спеціальний інструмент – обтискні кліщі, розраховані на відповідний діаметр провідника.

Заходи безпеки: категорично забороняється проводити роботи по обтисканню провідників, які знаходяться під напругою!

Вибір правильних кабельних наконечників є ключовим для забезпечення безпеки та ефективності з’єднань електрообладнання.
