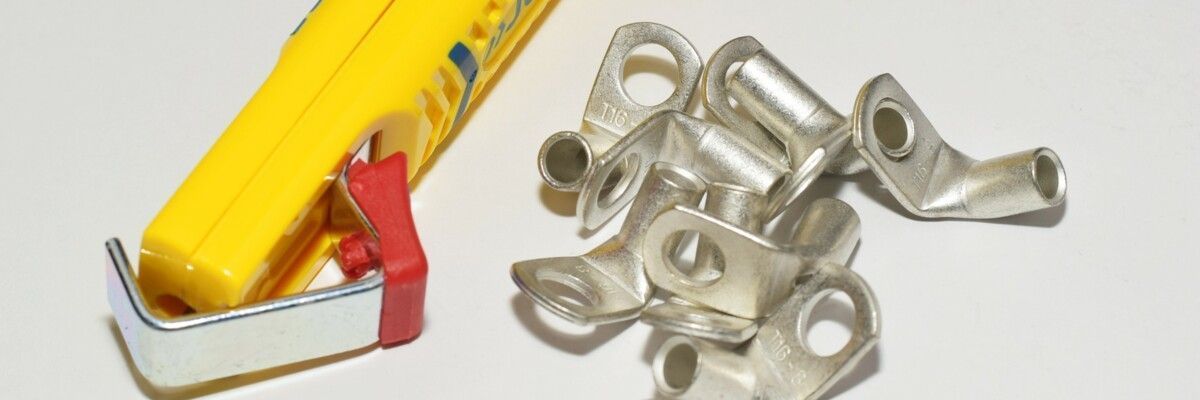

Кабельні наконечники: призначення та особливості
Кабельні наконечники – це спеціальні вироби, які використовуються для з'єднання кабелів між собою, а також для підключення їх до електрообладнання. Існує кілька способів з'єднання кабелів та проводів, але застосування кабельних наконечників вважається одним із найпростіших і надійних методів. Крім самого з'єднання, важливо забезпечити його міцність, довговічність і безпеку. У деяких випадках використання кабельних наконечників є єдиним правильним рішенням, оскільки альтернативні методи можуть бути менш ефективними або навіть небезпечними.
У цій статті ми детально розглянемо основні типи кабельних наконечників, їхні властивості та правила використання.
У чому переваги кабельних наконечників
Завдяки кабельним наконечникам можна створити не тільки міцне, а й безпечне з'єднання. Це актуально як для з'єднання кабелів між собою, так і для їхнього підключення до різного електрообладнання.
Основні переваги кабельних наконечників:
- Надійна фіксація жил;
- Збільшена площа контакту;
- Захист від корозії;
- Зниження електричного опору.
Також важливо зазначити, що існують ситуації, коли необхідно з'єднувати кабелі з жилами з різних металів. Наприклад, мідь і алюміній утворюють гальванічну пару, що призводить до корозії. Використання комбінованих наконечників, виготовлених із двох металів, дозволяє уникнути цієї проблеми.
Які є види кабельних наконечників
Асортимент кабельних наконечників надзвичайно широкий. Їх можна класифікувати за кількома критеріями:
За способом монтажу
1. Паяння – застосовується для наконечників з лудженими контактами. Надійність такого з'єднання залежить від якості пайки, проте сам процес може бути незручним або неприйнятним у певних умовах.
2. Опресування – один із найпоширеніших способів монтажу, що передбачає обтиснення наконечника спеціальним інструментом (кримпером). Недоліки – необхідність точного підбору зусилля при обтисненні.
3. Затискний болт – у корпусі наконечника є отвір для болта, що затискає жилу. Перевага цього способу в тому, що наконечник можна використовувати повторно.
За матеріалом виготовлення
1. Алюмінієві наконечники – застосовуються для алюмінієвих кабелів, часто використовуються у високовольтних мережах.
2. Мідні наконечники – дорожчі, підходять для мідних жил, можуть бути лудженими або без покриття.

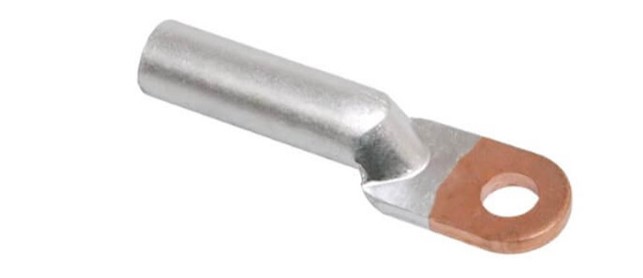

3. Комбіновані (мідно-алюмінієві) наконечники – використовуються для підключення кабелів із жилами з різних металів, запобігають утворенню корозії.
За формою

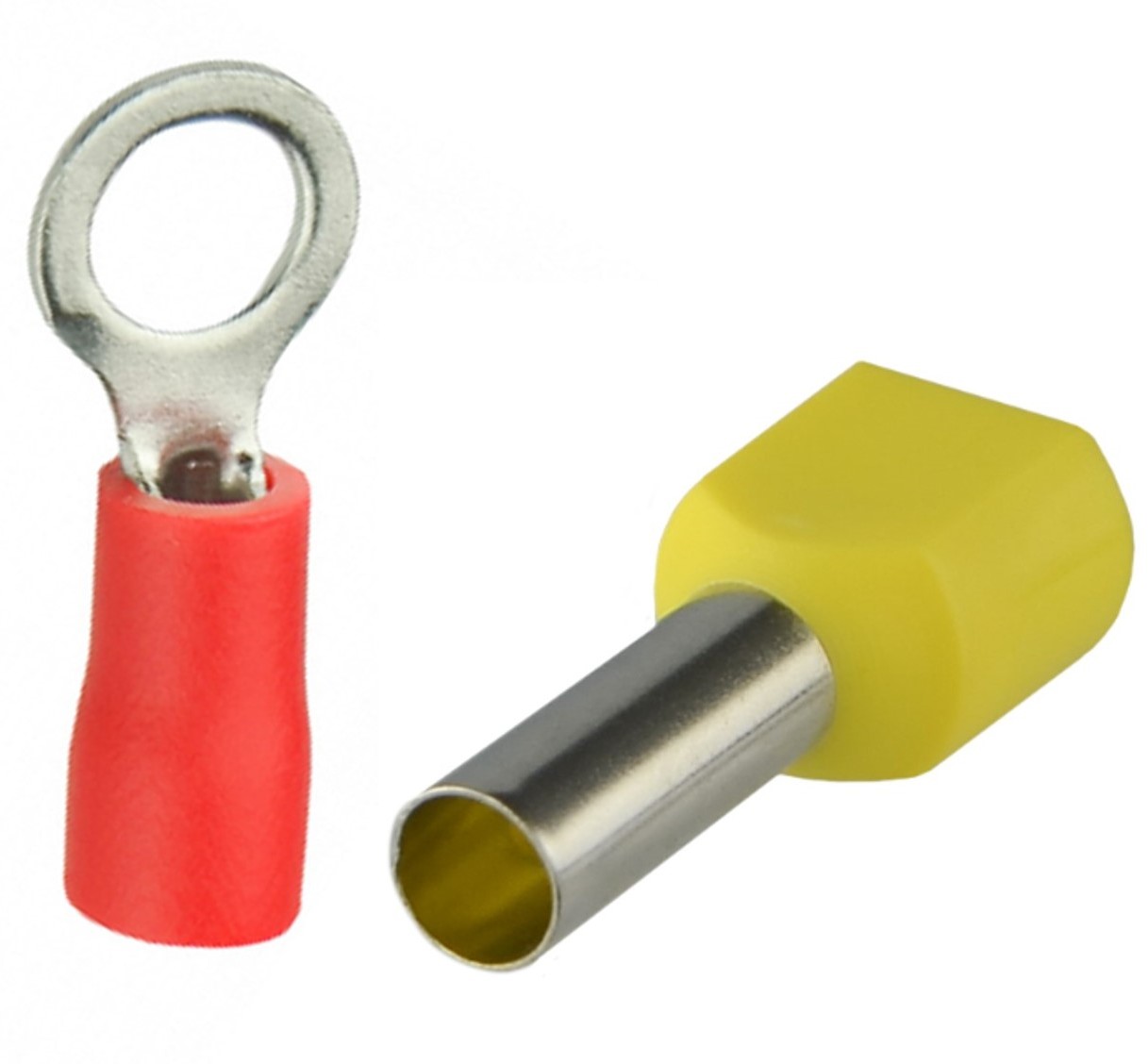

1. Кільцеві – забезпечують надійне з'єднання під болтовий затиск.
2. Вилкові (рожкові, гачкові) – дозволяють швидко підключати та відключати кабелі.
3. Втулкові – універсальні та доступні за ціною, широко використовуються.
4. Конекторні («мама-папа») – підходять для роз'ємних з'єднань.

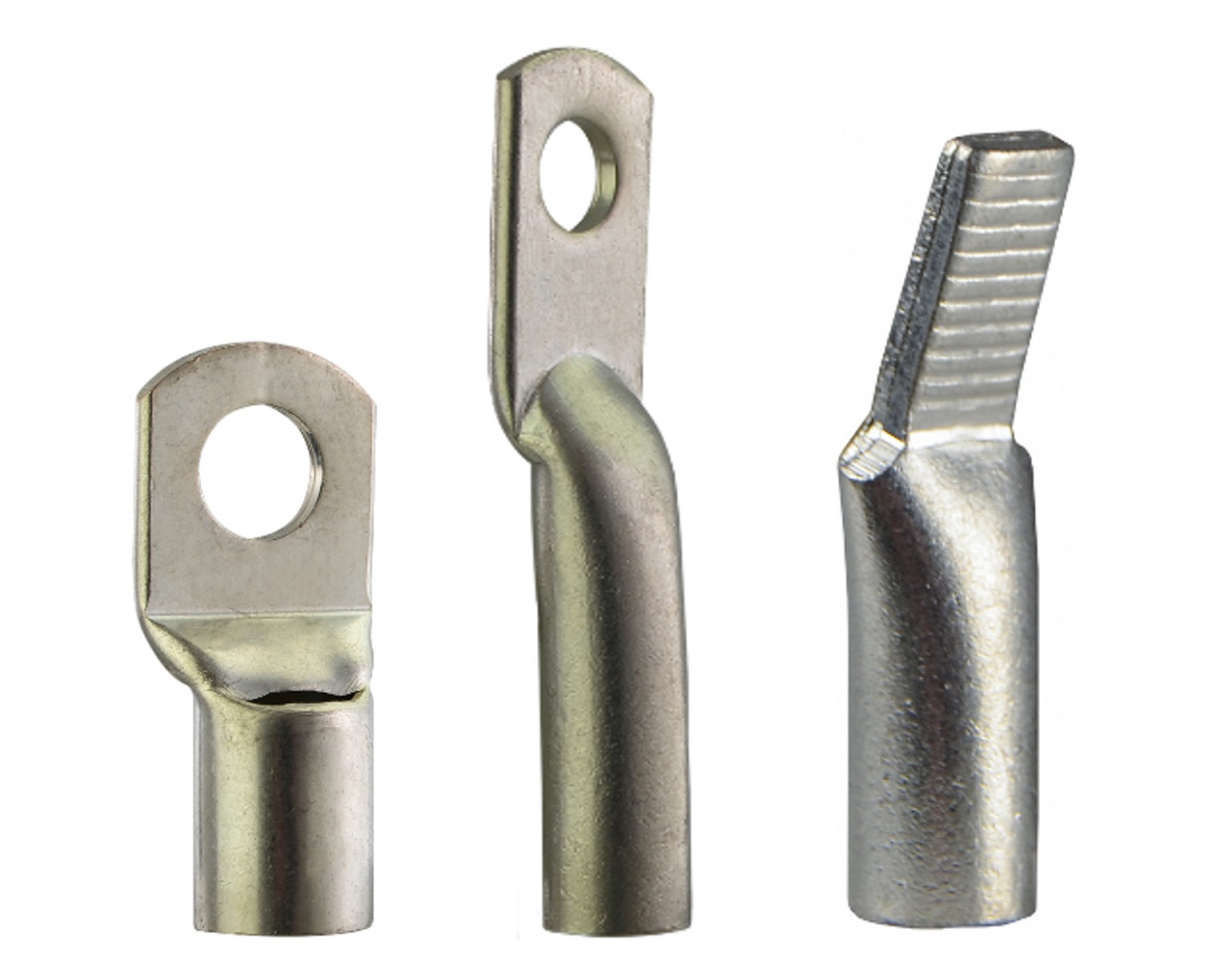

5. Силові – застосовуються для з'єднання силових кабелів.
6. Штифтові – використовуються для спеціальних клемних з'єднань.
7. Пластинчасті – витримують високу напругу, застосовуються для силових кабелів.
8. Штирьові - для окінцювання кабелів з їх подальшим підключенням до контакних груп автоматичних вимикачів.
Які ще існують способи з'єднання кабелів
Якщо з якихось причин використання кабельних наконечників неможливе, є альтернативні методи:

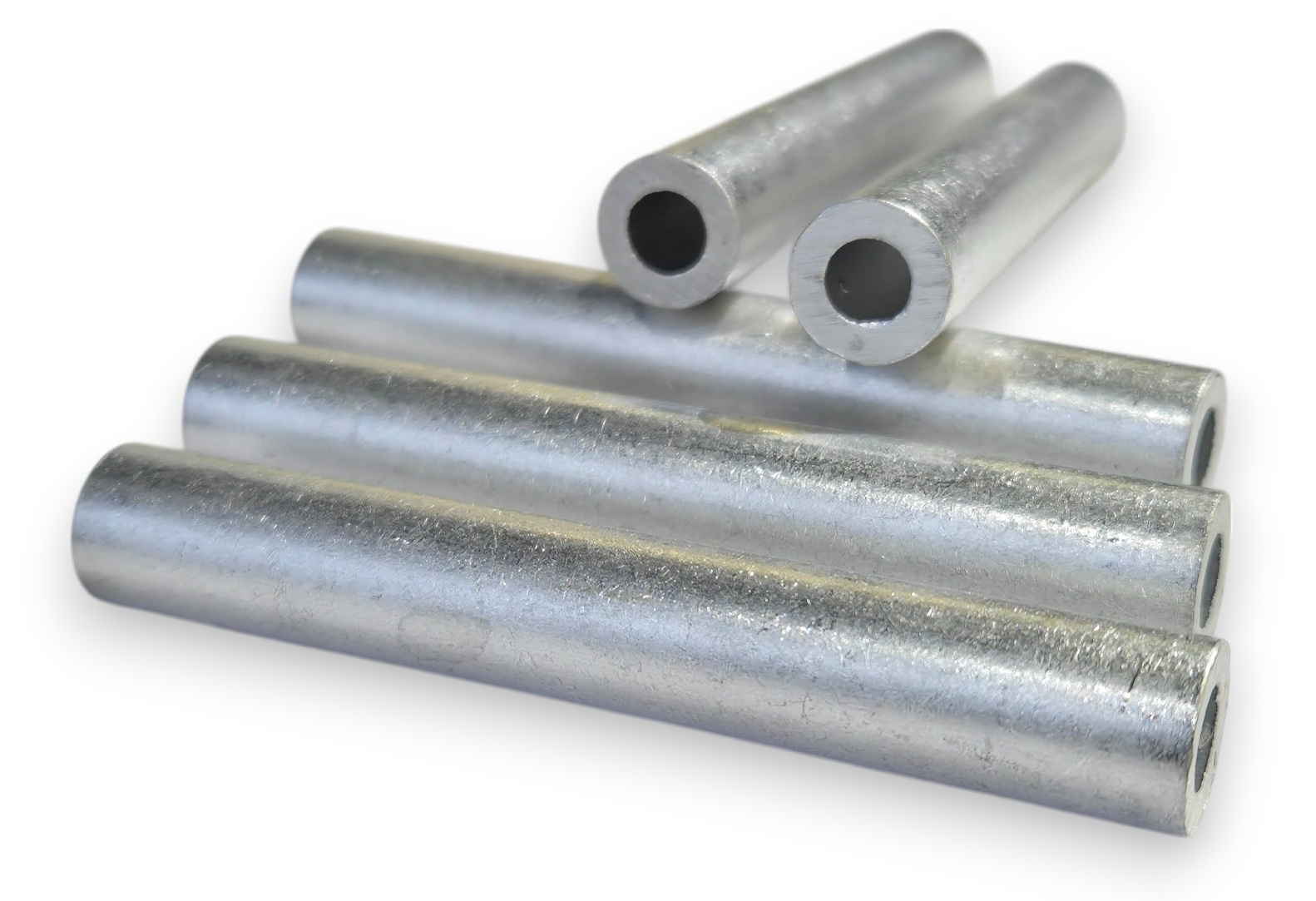

- Гільзи – використовують метод опресування для створення нероз'ємного з'єднання.
- Зварювання – забезпечує міцне і довговічне з'єднання, але вимагає спеціального обладнання.
- Скручування – найпростіший, але ненадійний спосіб, заборонений ПУЕ.
- Затискні з'єднання – використовуються пружинні затискачі для фіксації жил.
Висновки
Кабельні наконечники – один із найбільш надійних і безпечних способів з'єднання кабелів. Вибір конкретного типу залежить від умов експлуатації, матеріалу жил і способу монтажу. Правильне використання наконечників дозволяє забезпечити надійний електричний контакт, знизити опір і продовжити термін служби електромережі.
